| 概述
XQKM□-□電源控制模塊，是我公司推出的一種高性能組合產品。該產品為24V直流電源輸出、相序自適應接口與缺相保護電路三合一組合模塊，主要為三相三線制或三相四線制整體式開關型和簡易調節型電裝控制器配套使用，為其提供直流24V電源，并由單片機動態在線檢測和判別輸入三相電源的相序及是否缺相。當三相電源任意一相缺相，尤其是在電機運行狀態下缺相時，立即切斷24V電源輸出，使控制器停止工作，避免電機在缺相狀態下運行而產生事故，同時干接點閉合，發出故障信號。當控制器與電裝電機方向調整好后,無論外接電源進線如何改變,模塊自動調整換相接口，使控制器保持電機運行方向不變，極大地方便了用戶的接線和調試
主要性能參數
1、輸入電源: AC380V 三相 50Hz
2、輸出電源: DC24V/100mA
3、換相接口: 2J無源接點轉換
4、缺相信號: 通態無源接點 24V/1A
5、外形尺寸: 86×70×43 mm
注意事項
1、三相電源輸入接控制器電源進線端的三相電源；
2、換相接口J1、J2接開向和關向交流接觸器線包，公共端接相線，兩只交流接觸器線包的另一端并聯，接另外一相或接零線（三相四線制）；
3、缺相信號應工作在電壓≯24V，電流≯1A的負載回路中，一般用以驅動DCS的24V繼電器，或作為PLC的24V輸入信號；
4、開向和關向指令信號為CPU3.3V低電平觸發，嚴禁超過3.3V高電平輸入，否則會造成模塊永久性損毀！

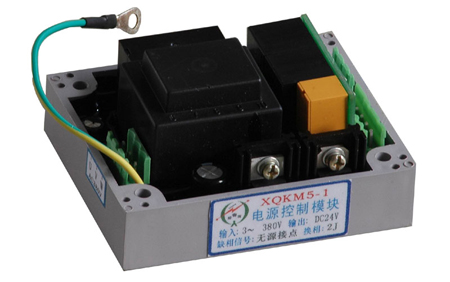

產品照片
|
